Introduzione
In questo articolo viene trattata la configurazione di esempio tra un videocitofono Fanvil (serie i1, i2, i3 ed i6) e il relativo posto interno (serie i5) senza l’impiego di un centralino IP
Aggiornare sempre il firmware all’ultima release disponibile, scaricabile dal portale Fanvil
Ai fini della corretta configurazione, è indispensabile impostare IP statico sia su posto interno che su posto esterno
In questo esempio:
- Si utilizza un posto esterno i1 o i6, con IP statico 192.168.1.50
- Si utilizza un posto interno i5, con IP statico 192.168.1.51
Configurazione posto interno i5

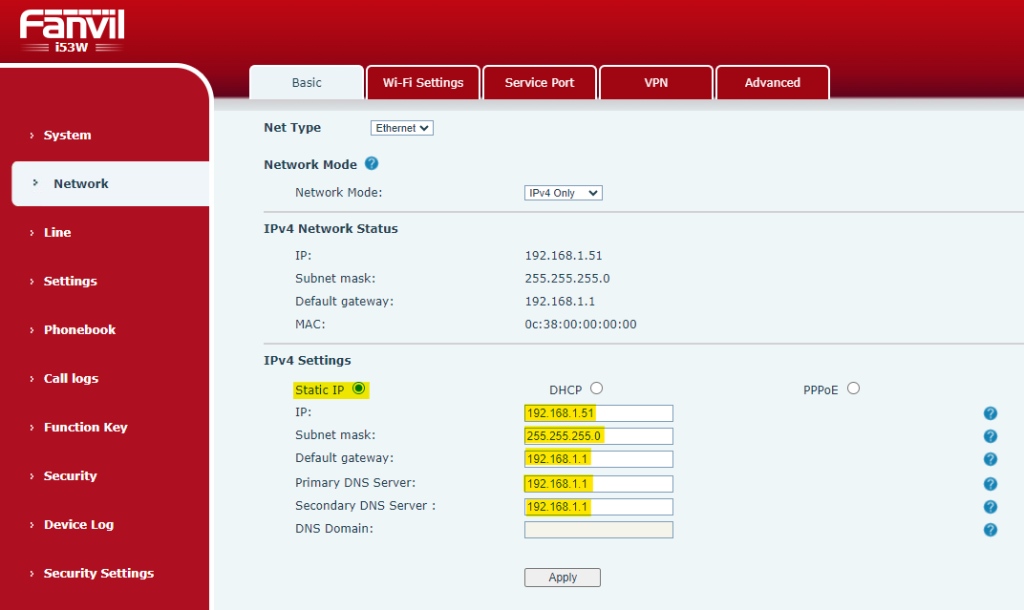

Configurare l’IP statico del device recandosi su Network > Basic
Selezionando Apply, il dispositivo sarà immediatamente raggiungibile solo sul nuovo IP: è indispensabile quindi recarsi sul suddetto IP per poter continuare con la configurazione

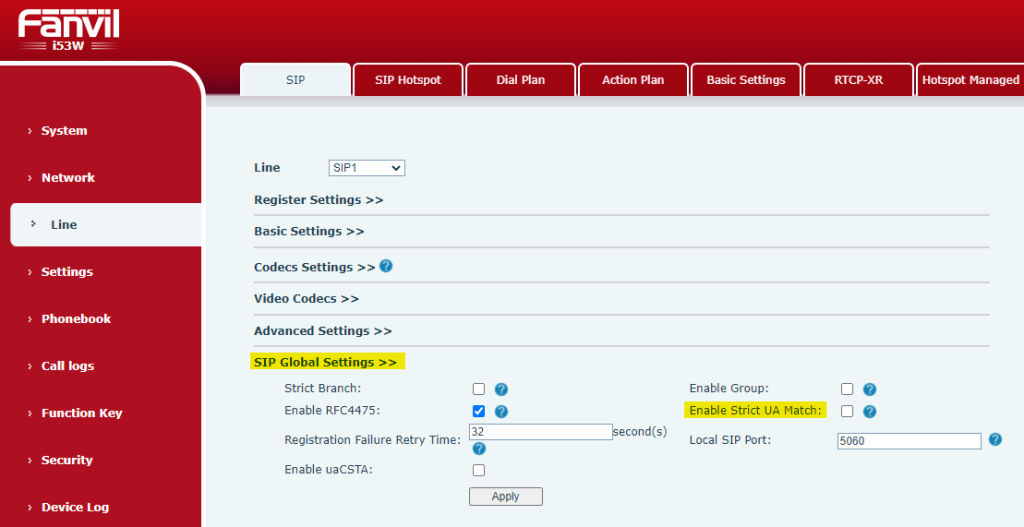

Recarsi su Line > SIP > sezione SIP Global Settings e deselezionare Enable Strict UA Match
Inoltre, dalla sezione Line > Basic Settings modificare la Preview Mode in Preview18x

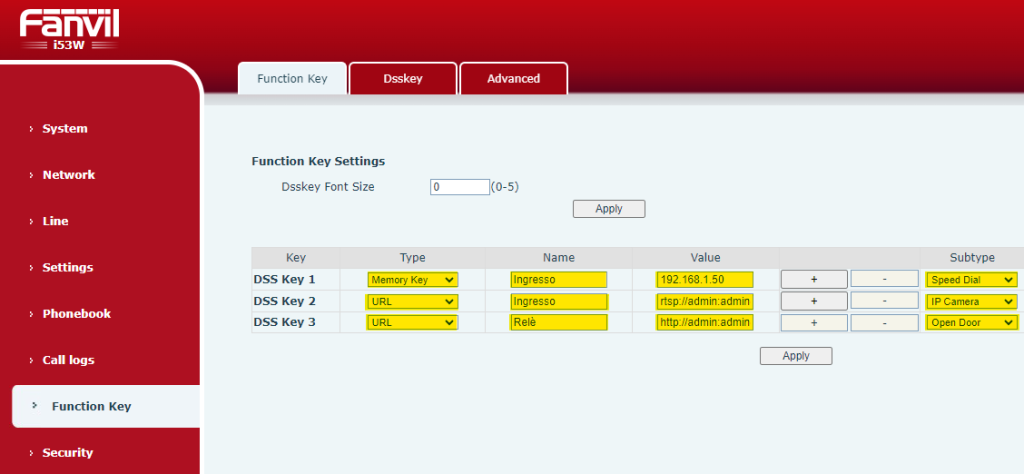

Recarsi quindi su Function Key
Impostare DSS Key 1 (ovvero il primo tasto a partire da sinistra e che funge da apertura comunicazione bidirezionale con il posto esterno) come di seguito:
Type Memory Key
Name Ingresso (o altro nome significativo)
Value Indirizzo IP del posto esterno (in questo esempio 192.168.1.50)
Subtype Speed Dial
Line Auto
Media Video
Impostare DSS Key 2 (ovvero il secondo tasto a partire da sinistra e che funge da monitor video esterno senza apertura audio) come di seguito:
Type URL
Name Ingresso (o altro nome significativo)
Value Indirizzo RTSP del posto esterno (per recuperarlo si veda la sezione Recupero URL RTSP in Riproduzione RTSP in chiamata)
Subtype IP Camera
Impostare DSS Key 3 (ovvero il terzo tasto a partire da sinistra e che funge da apertura porta o cancello) come di seguito:
Type URL
Name Apertura
Value URL per la chiusura del relè a bordo del posto esterno, in questo esempio:
- Relè 1
http://admin:admin@192.168.1.50/cgi-bin/ConfigManApp.com?egs&output1=OUT1_SOS - Relè 2
http://admin:admin@192.168.1.50/cgi-bin/ConfigManApp.com?egs&output2=OUT2_SOS
Subtype Open Door
Configurazione posto esterno i1 / i6
Chiamata verso un posto interno

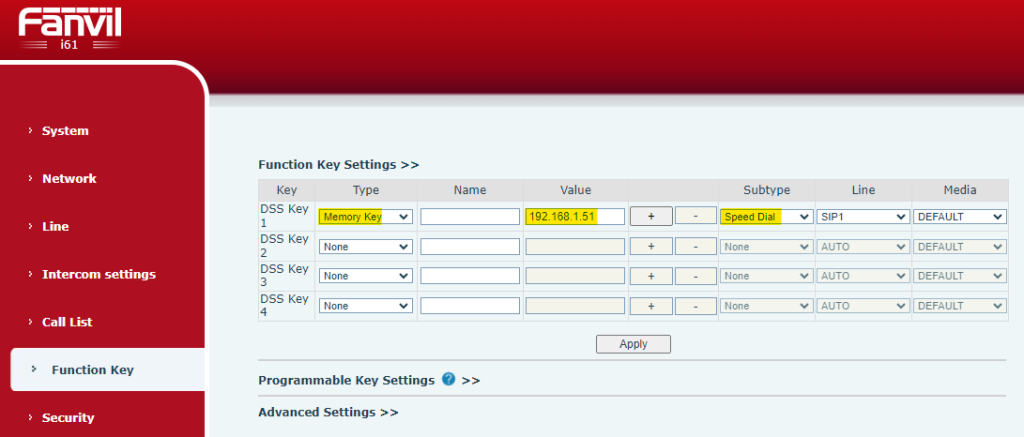

Recarsi nella sezione Function Key ed impostare DSS Key 1 (o – a seconda delle proprie preferenze – gli altri tasti di chiamata) come di seguito:
Type Memory Key (o Speed Dial se presente)
Value Indirizzo IP del posto interno (in questo esempio 192.168.1.51)
Subtype (se presente) Speed Dial
Chiamata verso più posti interni

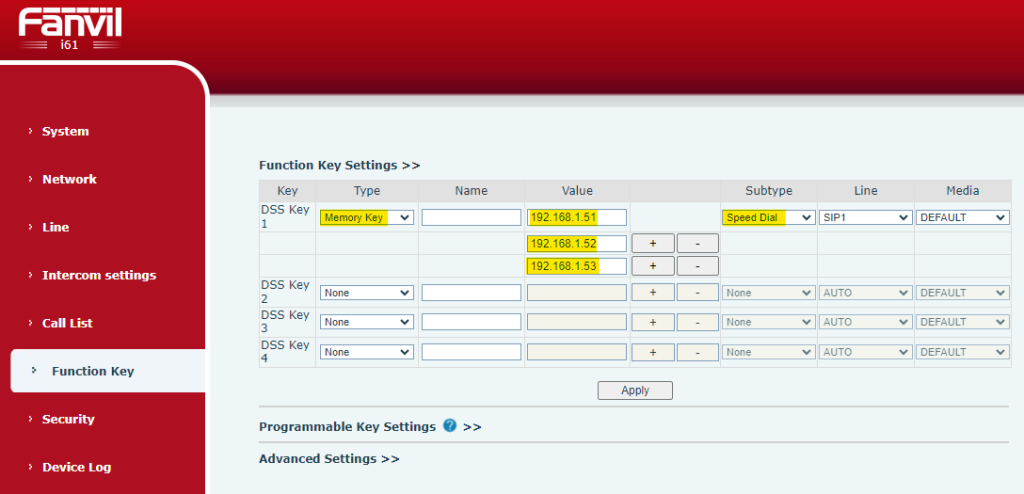

Se si hanno più posti interni e si desidera che squillino contemporaneamente alla pressione di un pulsante, è possibile premere il tasto + ed aggiungere i relativi IP (fino a 8)
In questo esempio abbiamo un totale di 3 posti interni, con gli IP 192.168.1.51, 192.168.1.52, 192.168.1.53

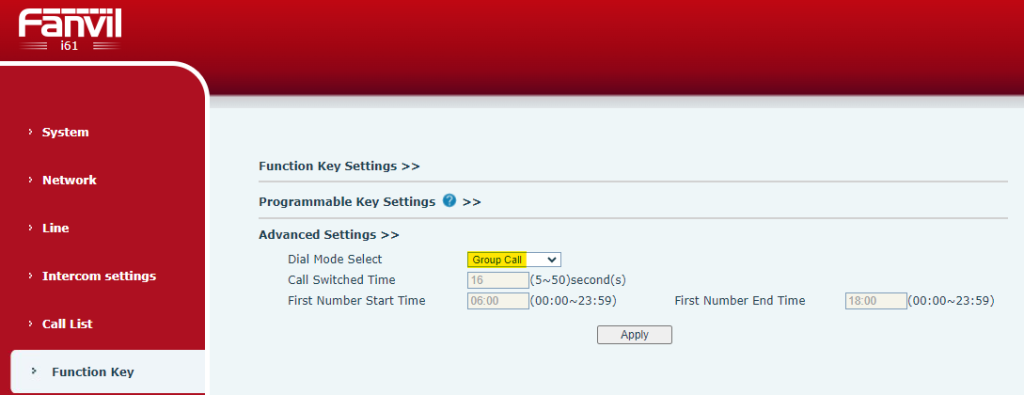

Selezionare quindi Group Call in Advanced Settings > Dial Mode Select
Se la voce Group Call non è disponibile, il citofono non supporta la funzione oppure non è aggiornato all’ultima versione firmware, scaricabile dal portale Fanvil
