Introduzione
La serie di videocitofoni Fanvil i6 (i61, i62, i63, i64) ha a disposizione due relè con contatto pulito integrati, ciascuno azionabile con tre diverse modalità:
- Password numerica da digitare via DTMF
- Password numerica da digitare su tastierino (solo i64)
- Card RFID (13.56 MHZ e/o 125KHz)

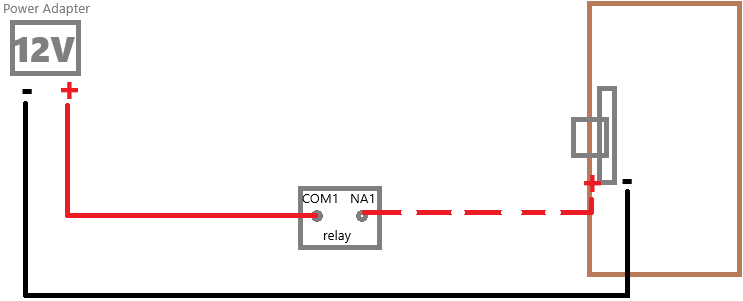

Qui l’esempio di come andrebbe collegata un’elettroserratura
Vediamo quindi come configurare correttamente la password di apertura, previo login alla pagina web del dispositivo (la credenziale di default è admin / admin).
La serie i6 è molto recente e in costante evoluzione: questo tutorial si riferisce all’ultima versione del firmware, scaricabile dal sito Fanvil
I relè a bordo dei dispositivi Fanvil è a contatto pulito (agisce come un pulsante tra due fili), e supporta al massimo il transito di 30VDC/2A oppure 125VAC/0.5A
Non collegare direttamente dispositivi operanti ad un voltaggio o amperaggio superiore
Configurazione password (DTMF e tastierino)

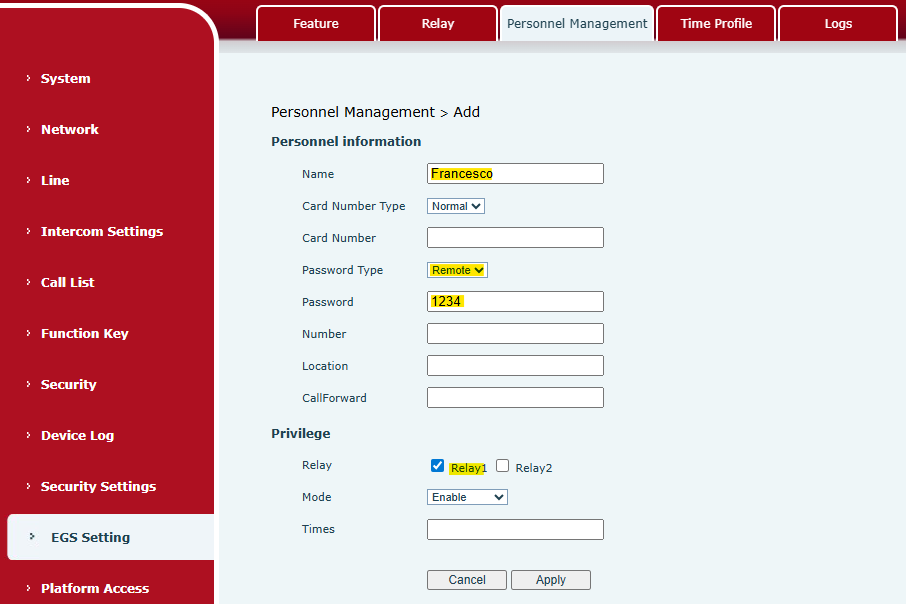

Recarsi nella sezione EGS Settings > Personnel Management e quindi cliccare Add.
Troveremo alcuni campi da popolare, i fondamentali sono:
Name
Nome titolare della password
Password Type
Local Indica una password destinata a digitazione via tastiera del videocitofono (i64)
Remote Indica una password destinata a digitazione via DTMF
Password
Password numerica da digitare per l’apertura
Relay
Indica quale relè viene eccitato mediante la password (1, 2 o entrambi)
Selezionare quindi Apply per aggiungere la password.

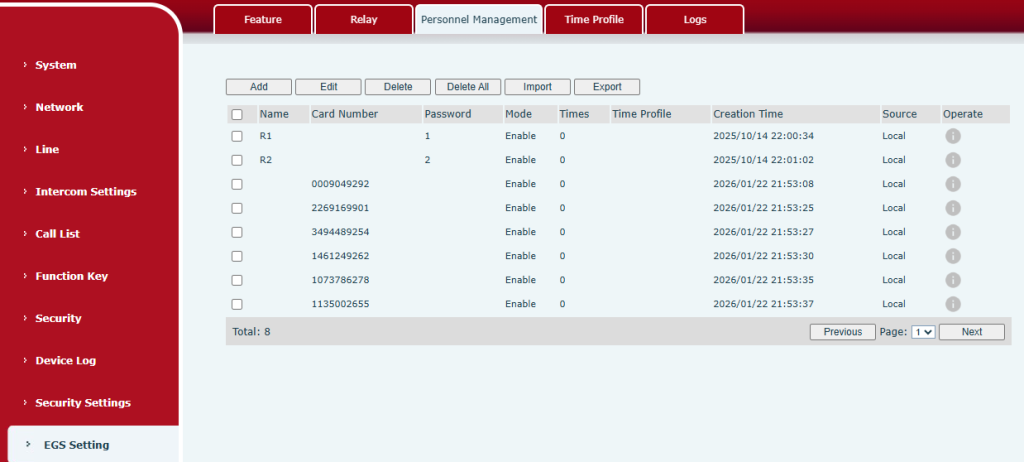

Dalla sezione Personnel Management è possibile visualizzare o gestire i dettagli delle password, così come esportare ed importare l’elenco.
Mediante Time Profile è possibile creare eventualmente dei profili temporali ai quali associare le password, così da renderle funzionanti solo in determinate fasce orarie
Configurazione card o tag RFID

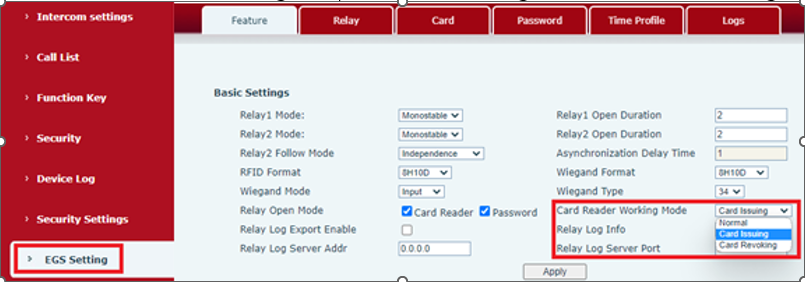

Recarsi nella sezione EGS Settings > Feature e impostare Card Reading Work Mode in Card Issuing, cliccando quindi su Apply
Passare sul lettore CARD del dispositivo le carte o tag da registrare in sequenza, assicurandosi che venga riprodotto il tono di conferma
Al termine, reimpostare Card Reader Working Mode in Normal
Le carte o tag sono ora registrate e attive sul Relè 1
Dalla sezione Personnel Management è possibile modificare o gestire i dettagli della carta, analogamente a quanto avviene con le password DTMF o destinate alla digitazione su tastierino.
Mediante Time Profile è possibile creare eventualmente dei profili temporali ai quali associare le password, così da renderle funzionanti solo in determinate fasce orarie
