Introduzione
HT813 è un ATA con 1 porta FXO ed 1 porta FXS per il collegamento di una linea analogica urbana ad un centralino IP o la generazione di una linea analogica a partire da un centralino IP o provider VoIP.
In questo articolo è descritta la procedura per configurare la porta FXO, integrando quindi una linea urbana su un centralino IP.
Configurazione del gateway
Si premette che in questo tutorial
- Username e password di accesso al gateway sono quelle di default, ovvero admin / admin
- 172.16.101.45 è l’indirizzo IP del gateway – 172.16.101.55 è quello del centralino IP
- Non si utilizza registrazione SIP
- La linea collegata al gateway ha DID (numero telefonico) 0510547710
Collegare il gateway alla porta WAN, contrassegnata dall’icona a lato.
Il dispositivo prenderà un indirizzo in DHCP che sarà raggiungibile via web browser, ma che non essendo inizialmente pingabile potrebbe non essere rilevato dai comuni IP Scanner;
In tale situazione è possibile recuperare l’indirizzo IP assegnato al gateway collegando un telefono analogico alla porta FXS del dispositivo, digitando * * * e il codice 02.
Aggiornare innanzitutto il gateway all’ultima release firmware (scaricabile sul sito del produttore) e configurarlo come da screenshot di seguito, avendo cura di variare i parametri non corrispondenti alla propria installazione (come gli indirizzi IP ed il numero di telefono)
È indispensabile salvare le modifiche ogni volta che si deve cambiare pagina di lavoro, premendo Apply, senza effettuare il reboot richiesto dal gateway (da lanciare solo al termine della configurazione per applicare le modifiche)

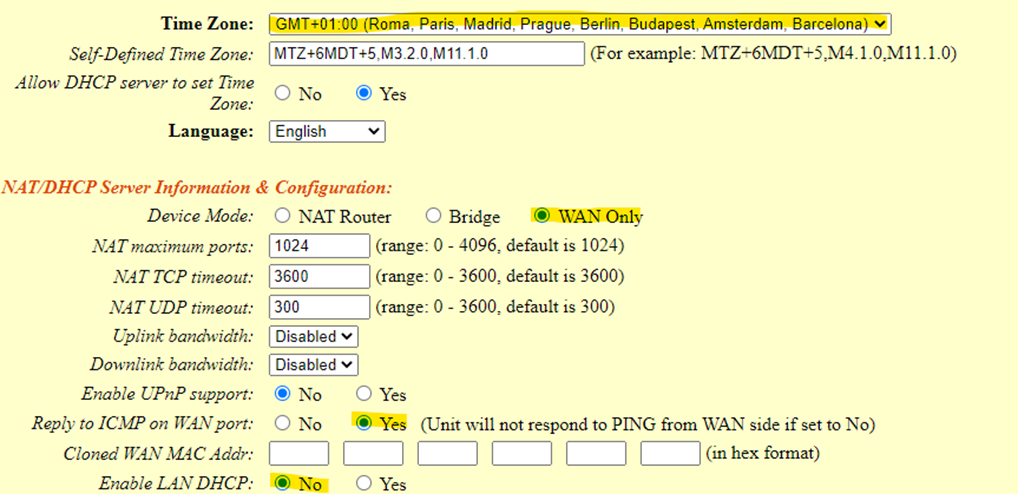

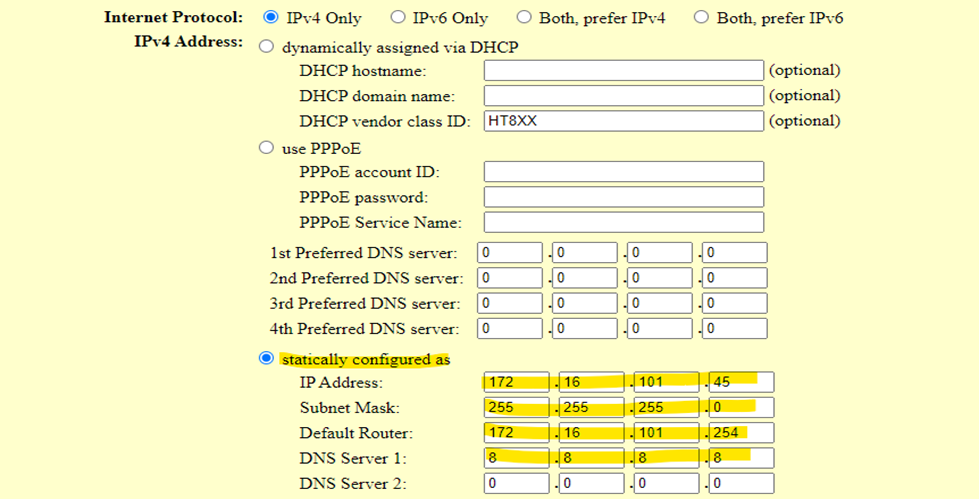

Sezione Basic Settings

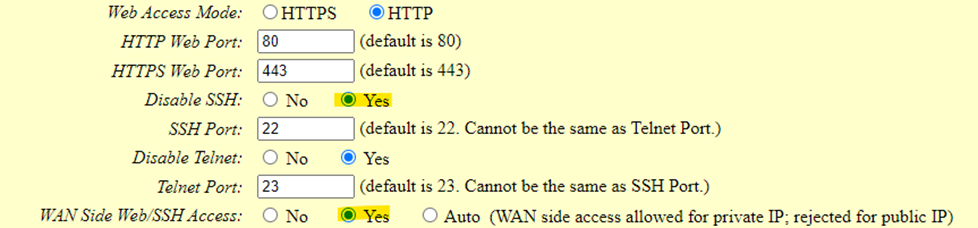

Sezione Advanced Settings

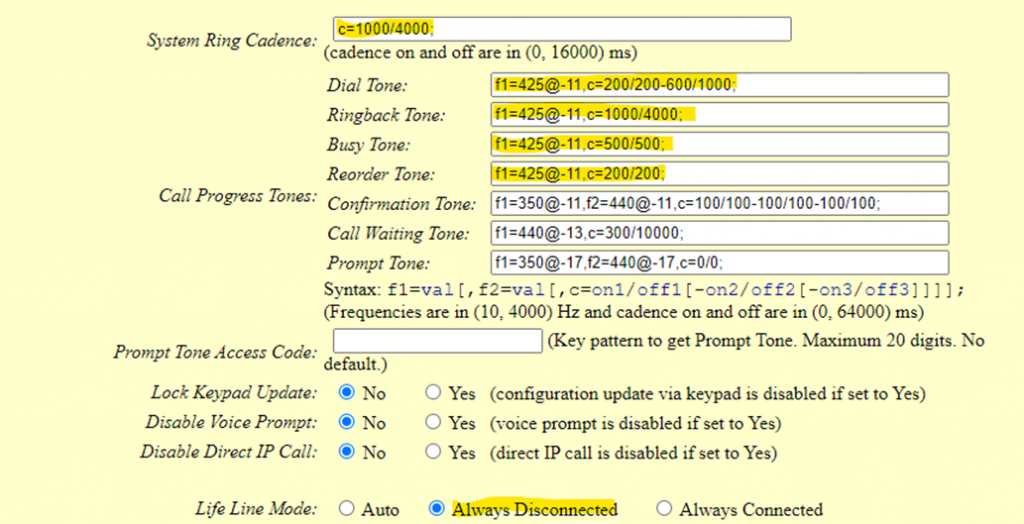

Si presume che la linea sia a standard italiano con i seguenti toni (espressi in ms)
| Dial Tone (Invito alla selezione) | f1=425@-12,c=200/200-600/1000; |
| Ringback Tone (Controllo di chiamata) | f1=425@-12,c=1000/4000; |
| Busy Tone (Occupato) | f1=425@-12,c=500/500; |
| Reorder Tone (Congestione, riaggancio) | f1=425@-12,c=200/200; |

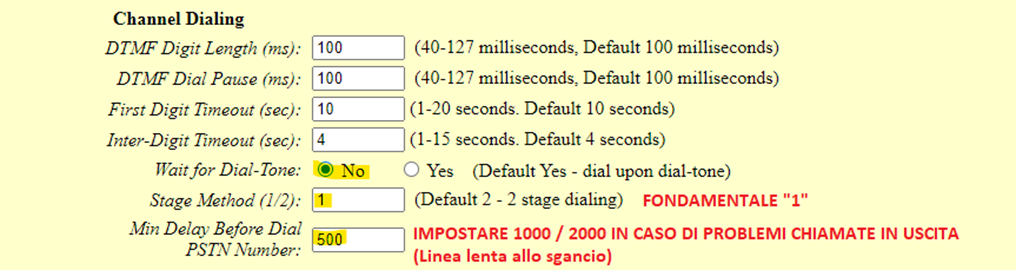

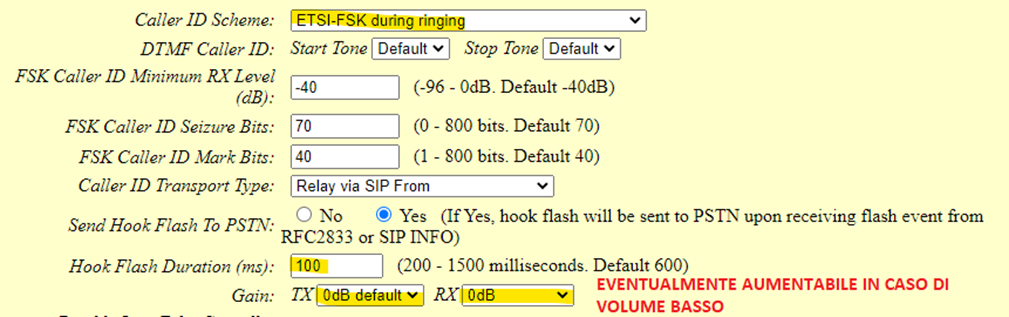

Sezione FXO Port
La porta SIP su cui è in ascolto l’FXO del gateway è 5062
Lato centralino, andrà quindi creato un trunk di tipo PEER che punti – in questo esempio – verso 172.16.101.45:5062
Configurazione del centralino (3CX v20)
Aggiunta del trunk SIP
Nella dashboard del centralino recarsi nella sezione Voce & chat e selezionare + Aggiungi Trunk
Assicurarsi di aggiungere il gateway selezionando + Aggiungi Trunk e non + Aggiungi Gateway
Impostare IT come Paese e Generic SIP Trunk (IP Based) come Provider, indicando poi il numero della prima linea come Numero principale Trunk

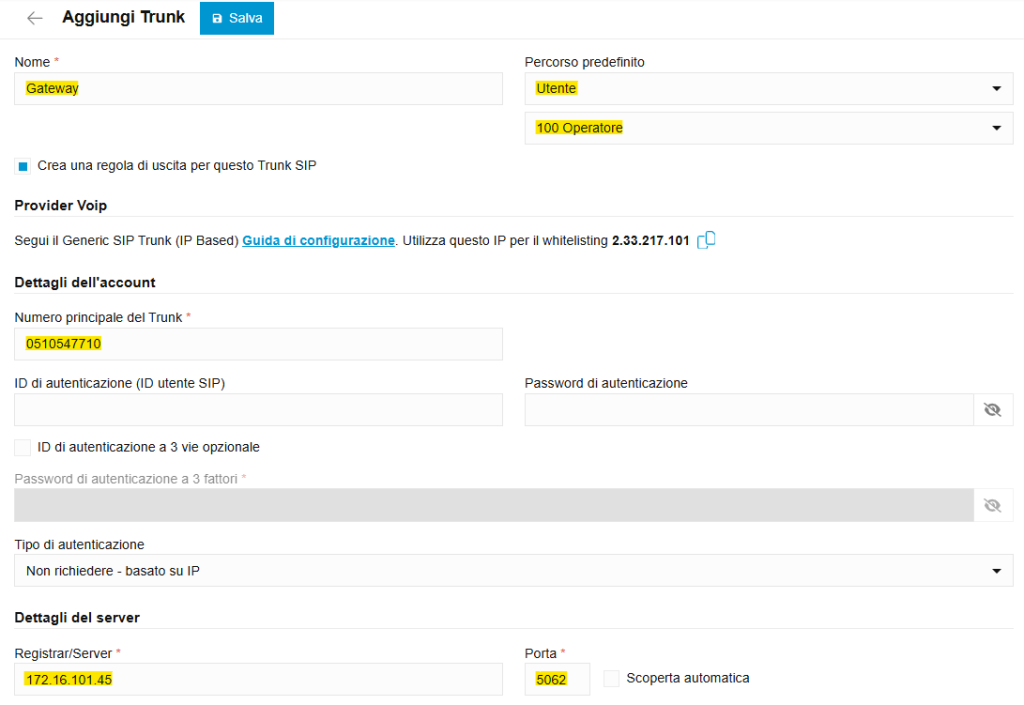

Confermare con OK per passare alle impostazioni del trunk, compilando nome e indirizzo IP del gateway (in questo esempio 172.16.101.45 con porta 5062), selezionando il Percorso predefinito per le chiamate in ingresso e indicando in Numero principale del trunk qual è il DID della linea

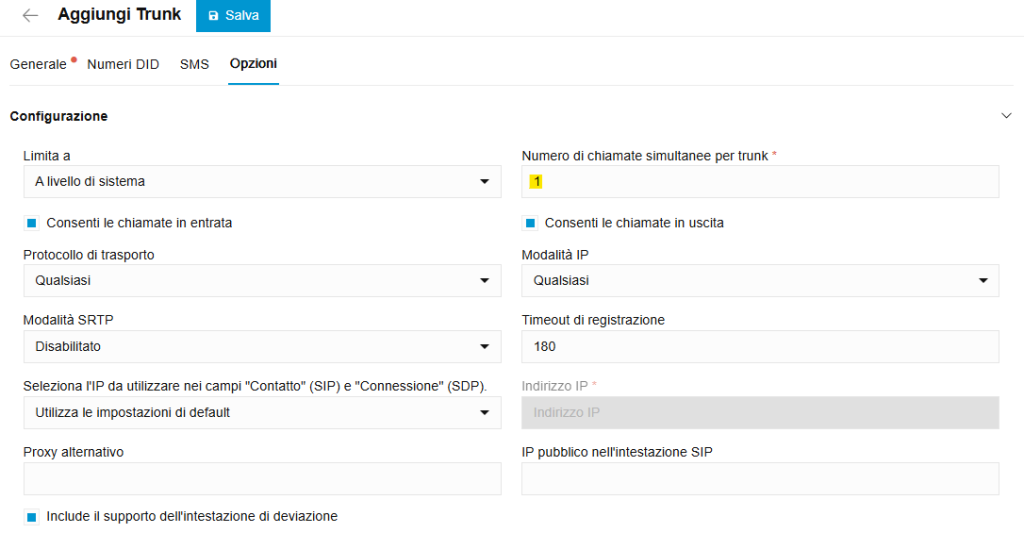

Recarsi quindi sulla tab Opzioni e indicare – nella sezione Numero di chiamate simultanee per trunk – il numero di canali analogici connessi al gateway (in questo caso 1 essendoci una sola porta FXO)
Premere il tasto Salva: verrà proposto di creare da subito la regola in uscita: inserire i dipartimenti abilitati all’uso del gateway e confermare
Premendo Salva, la configurazione è salvata ed è ora possibile utilizzare il gateway per effettuare e ricevere telefonate.
