Introduzione
Tutta la serie 2N Analog è oramai andata in End of Life, lasciando un importante vuoto nel settore della citotelefonia.
Grazie al gateway Grandstream HT813 (un ATA con 1 porta FXO ed 1 porta FXS) è possibile far funzionare un citofono 2N IP su una linea analogica (sia un derivato di centrale che linea urbana) per contattare altri interni analogici o numeri esterni.
Per limiti tecnici della soluzione, il citofono potrà far squillare un solo interno
Non è quindi possibile far squillare un interno analogico e un 2N Indoor Touch, oppure usare una sequenza di squillo in cascata (Interno analogico e 2N Indoor Touch) – a meno che il 2N Indoor Touch non sia il primo della lista: in tal caso, se nessuno risponde dal posto interno, inizierà a squillare l’interno analogico
Eventuali gruppi di squillo per i derivati analogici vanno creati direttamente sul centralino, e il codice del gruppo inserito nella configurazione del pulsante di chiamata lato 2N
Configurazione del gateway
Si premette che in questo tutorial
- Il gateway HT813 ha indirizzo IP statico 192.168.1.160, username e password di accesso sono quelle default, ovvero admin / admin
- Il citofono 2N ha indirizzo IP statico 192.168.1.35, username e password di accesso sono quelle di default, ovvero admin / 2n
- La linea analogica è l’interno 111 del centralino, collegata alla porta FXO di HT813, mentre chi riceverà le citofonate è l’interno 405
Collegare il gateway alla porta WAN, contrassegnata dall’icona a lato.
Il dispositivo prenderà un indirizzo in DHCP che sarà raggiungibile via web browser, ma che non essendo inizialmente pingabile potrebbe non essere rilevato dai comuni IP Scanner;
In tale situazione è possibile recuperare l’indirizzo IP assegnato al gateway collegando un telefono analogico alla porta FXS del dispositivo, digitando * * * e il codice 02.
Aggiornare innanzitutto il gateway all’ultima release firmware (scaricabile sul sito del produttore) e configurarlo come da screenshot di seguito, avendo cura di variare i parametri non corrispondenti alla propria installazione (come gli indirizzi IP ed il numero di telefono)
È indispensabile salvare le modifiche ogni volta che si deve cambiare pagina di lavoro, premendo Apply, senza effettuare il reboot richiesto dal gateway (da lanciare solo al termine della configurazione per applicare le modifiche)

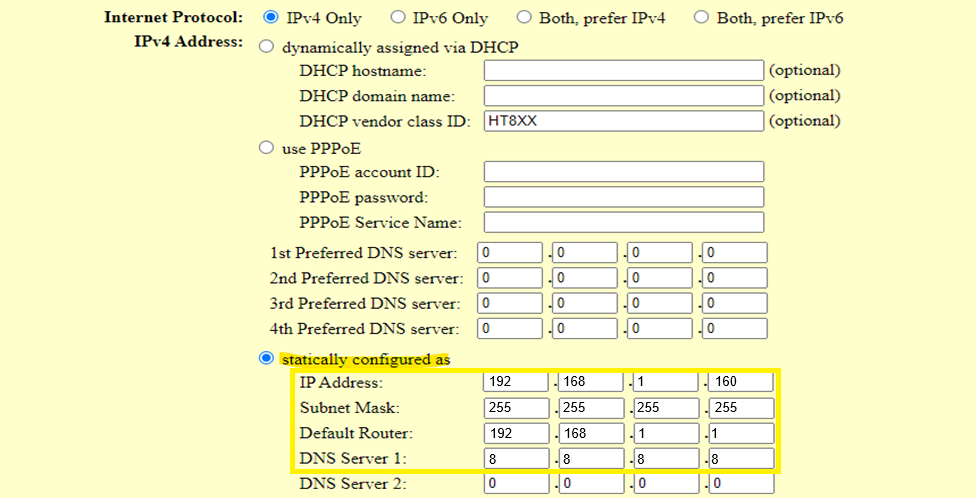

Sezione Basic Settings
Sezione Advanced Settings
Si presume che la linea sia a standard italiano con i seguenti toni (espressi in ms)
| Dial Tone (Invito alla selezione) | f1=425@-12,c=200/200-600/1000; |
| Ringback Tone (Controllo di chiamata) | f1=425@-12,c=1000/4000; |
| Busy Tone (Occupato) | f1=425@-12,c=500/500; |
| Reorder Tone (Congestione, riaggancio) | f1=425@-12,c=200/200; |

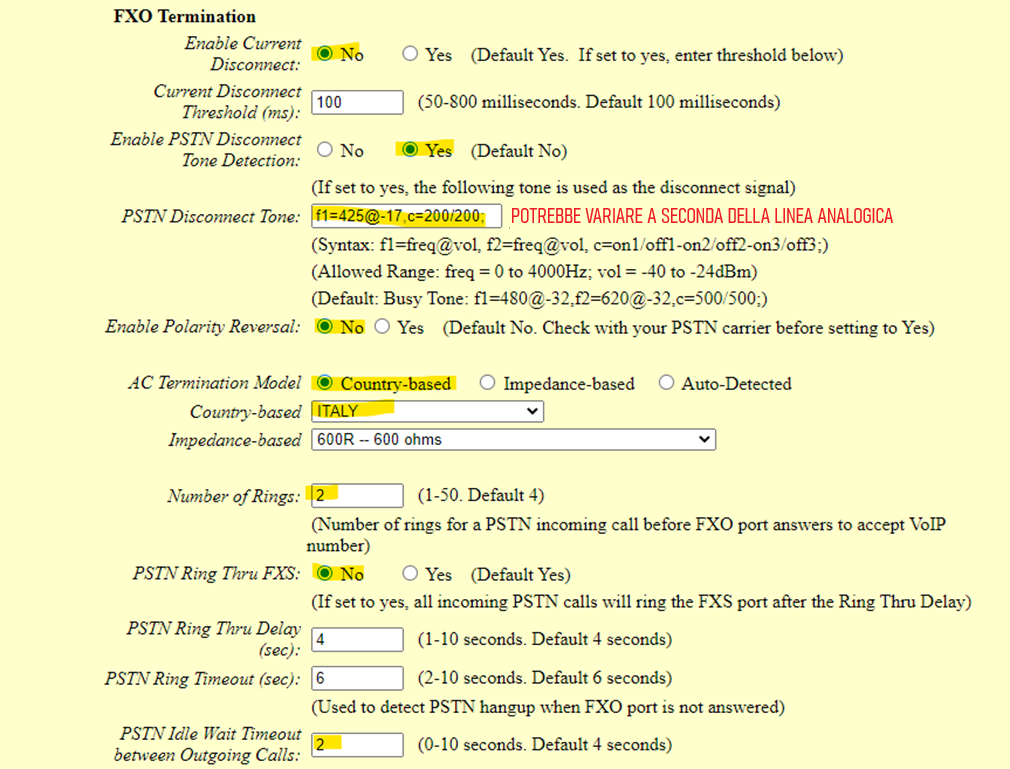

Sezione FXO Port
Configurazione 2N

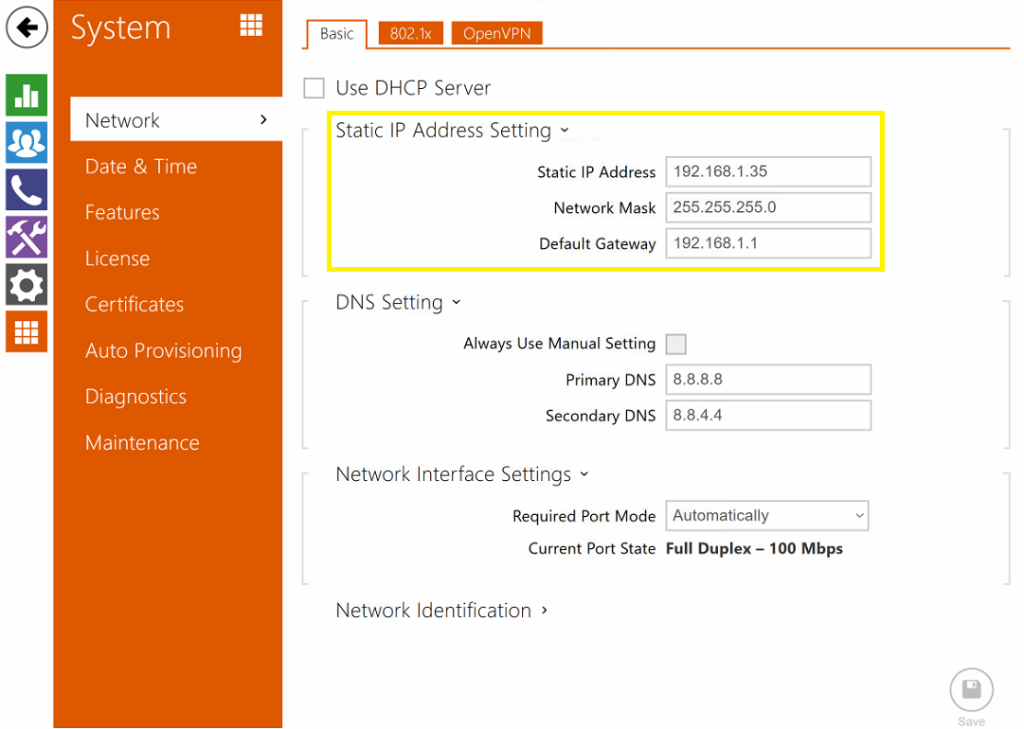

Sezione System > Network

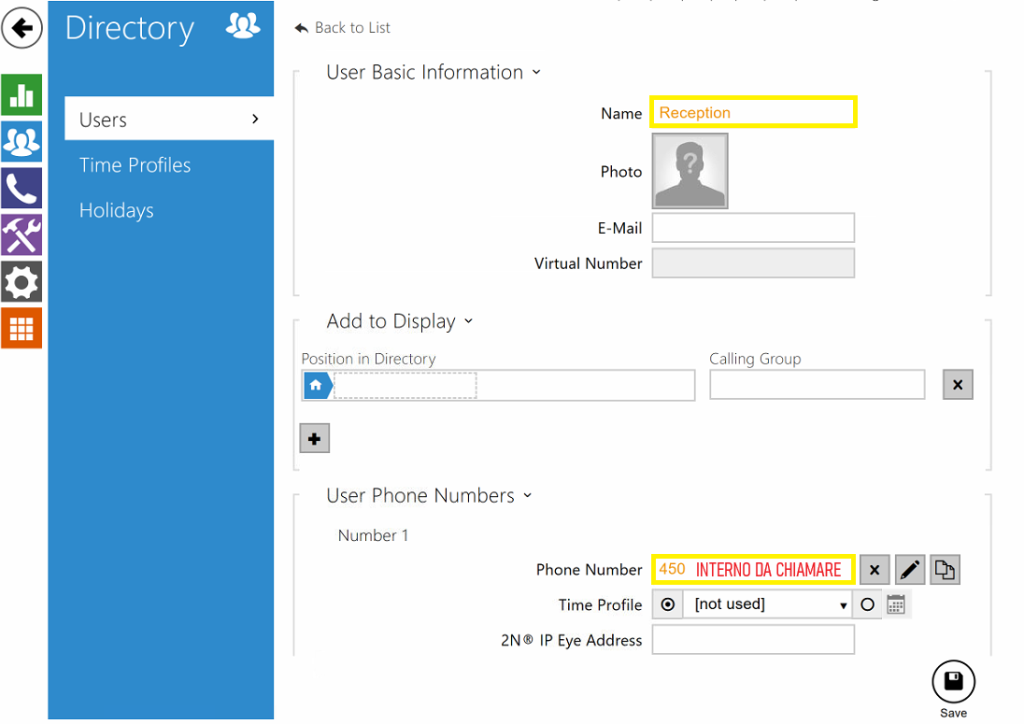

Sezione Phonebook > Users

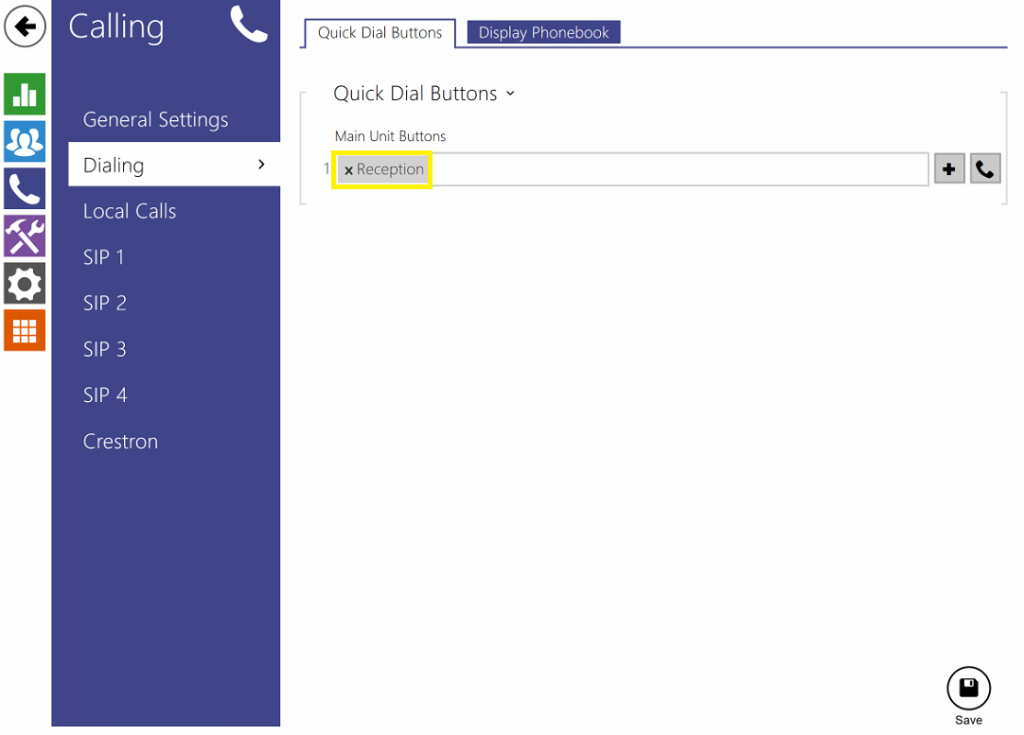

Sezione Calling > Dialing

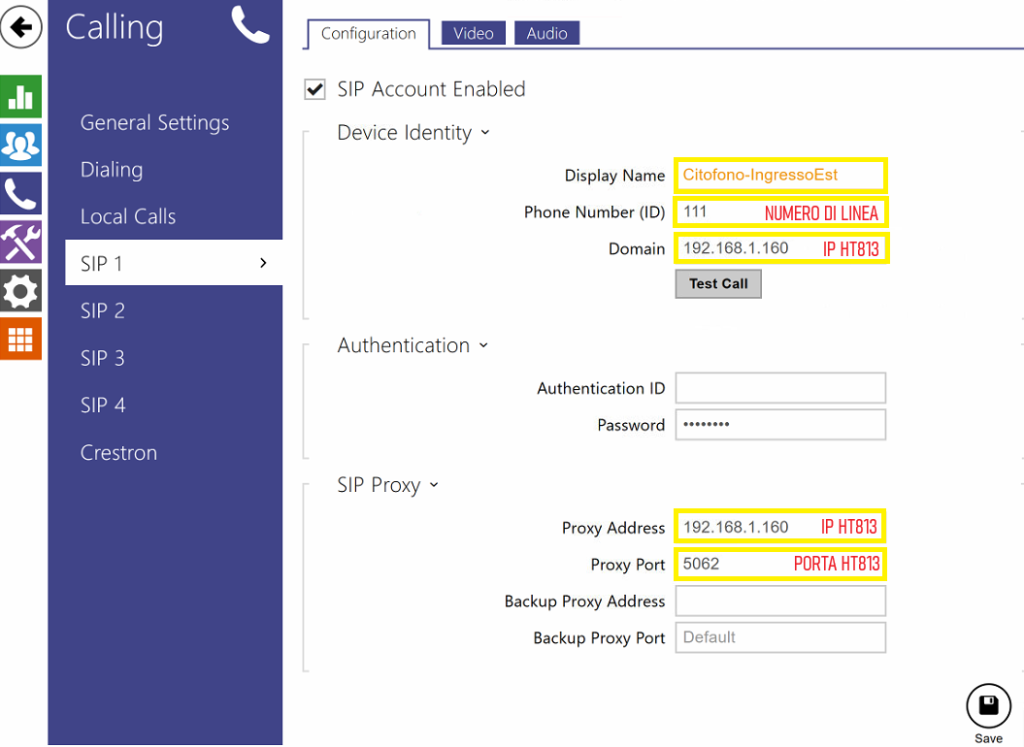

Sezione Calling > SIP 1
La porta SIP su cui è in ascolto l’FXO del gateway è 5062
